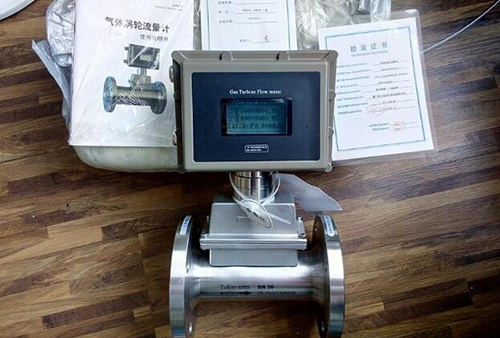

氣體智能渦輪流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LWGQ
- 測量范圍：2-6000m3/h
- 精度等級：1.0級、1.5級
- 公稱通徑：DN20-DN300
- 適用介質：天然氣、液化氣
- 工作壓力：1.6MPa
- 工作溫度：-20℃～+80℃
- 供電方式：24VDC 3.6V鋰電池
- 訂貨號：LXS416637MLA
執行標準 | 封閉式管道中氣體流量的測量-氣體渦輪流量計（GB/T8940-2003） |
儀表口徑及連接方式 | 25、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40、50可采用螺紋連接 |
精度等級 | ±1.5%R（±1%R需特制）* |
量程比 | 1:10；1:20；1:30 |
儀表材質 | 表體：304不銹鋼或鑄鋁；葉輪：防腐ABS或優質鋁合金；轉換器：鑄鋁 |
使用條件 | 介質溫度：-20℃～+80℃ 環境溫度：-30℃~+60℃ 相對濕度：5%～90% 大氣壓力：86～106KPa |
工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。當電壓低于2.0時出現欠壓指示。 |
整機功耗 | A.外電源：＜1W； B.內電源：平均功耗≤1W，可聯系使用三年以上。 |
輸出信號功能 | 脈沖信號①、4 ~ 20mADC電流信號②、控制信號③ |
通訊輸出功能 | RS485通訊④ |
實時記錄功能⑤ | 起停記錄、日記錄、定時間間隔記錄 |
信號線接口 | 內螺紋M20×1.5或其他 |
防爆等級 | ExdIIBT6或ExdIICT4 |
防護等級 | IP65 |
公稱通徑 （mm） | 型號 | 標準量程 （m3/h） | 擴展量程 （m3/h） | 耐壓等級 （MPa） | 特制高壓等級 （MPa） | 安裝方式 | ||
DN25 | LWQ-25□ | S | 2.5-25 | W | 4-40 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
DN40 | LWQ-40□ | S | 5-50 | W | 6-60 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
DN50 | LWQ-50□ | S1 | 6-65 | W1 | 5-70 | 1.6 | 2.5,4.0 | 法蘭 |
S2 | 10-100 | W2 | 8-100 | |||||
DN65 | LWQ-65□ | S | 15-200 | W | 10-200 | 1.6 | 2.5,4.0 | 法蘭 |
DN80 | LWQ-80□ | S1 | 13-250 | W | 10-160 | 1.6 | 2.5,4.0 | 法蘭 |
S2 | 20-400 | |||||||
DN100 | LWQ-100□ | S1 | 20-400 | W | 13-250 | 1.6 | 2.5 | 法蘭 |
S2 | 32-650 | |||||||
DN125 | LWQ-125□ | S | 20-800 | W | 20-800 | 1.6 | 2.5 | 法蘭 |
DN150 | LWQ-150□ | S1 | 32-650 | W | 80-1600 | 1.6 | 2.5 | 法蘭 |
S2 | 50-1000 | 50-1200 | ||||||
DN200 | LWQ-200□ | S1 | 150-2000 | W | 50-1000 | 1.6 | -- | 法蘭 |
S2 | 130-2500 | |||||||
DN250 | LWQ-250□ | S1 | 130-2500 | W | 80-1600 | 1.6 | -- | 法蘭 |
S2 | 200-4000 | |||||||
DN300 | LWQ-300□ | S | 200-4000 | W1 | 130-2500 | 1.6 | -- | 法蘭 |
